안녕하세요. 교통이대리입니다.
이번에는 교통CAD에서 사용되는 "수치지도" 다운방법에 대해 말씀드리겠습니다.
교통엔지니어링에서 베이스로 사용하는 CAD도면은 수치지도를 사용합니다.
어떤 사업지의 교통영향평가나 교통성검토를 진행할 때, 사업지 주변의 교통체계와 건물, 지형 등이 나와있는 현황도면이 필요한데, 이때 사용되는 도면이 바로 수치지도입니다.
수치지도란 위치정보와 공간정보를 전산시스템을 활용하여 디지털 형태로 수치화한 지도로 다양한 저장매체(CD, DVD, 하드디스크 등)에 저장할 수 있는 전자지도입니다.
우리가 일상생활에서 활용하는 도로지도, 관광안내도 등은 대부분의 지도들이 바로 수치지도를 기본으로 제작됩니다.
수치지도는 국토정보플랫폼이라는 사이트에서 다운이 가능합니다.
http://map.ngii.go.kr/mn/mainPage.do
국토정보플랫폼
업무지원 공간 측량기기성능검사, 공공측량관리, 측량표지조사보고, 적격심사 등 업무를 위한 지원서비스
map.ngii.go.kr
그렇다면 수치지도 다운로드 절차에 대해 말씀드리겠습니다.
1. 국토정보플랫폼 회원가입&로그인
어느 사이트든 회원가입과 로그인이 필요하겠지만, 이곳에서 자료를 얻기 위해서는 반드시 로그인이 필요합니다.
처음 이용하신다면 사이트 상단에 회원가입 버튼을 눌러 회원가입 절차에 맞게 가입을 해주시면 됩니다.
2. 필요한 지역의 도면 찾기
로그인 후 공간정보받기>국토정보맵을 클릭하시면 아래와 같은 화면이 나옵니다.
검색창에 사업지 주변 지명을 검색하고, 인덱스어서 축척을 적용하면 관련된 수치지도, 항공사진 등 다양한 정보가 나옵니다.
저희는 캐드에서 사용할 수치지도가 필요하니 수치지도 DXF 파일을 장바구니에 넣습니다.
3. 지도 신청 후 다운로드하기

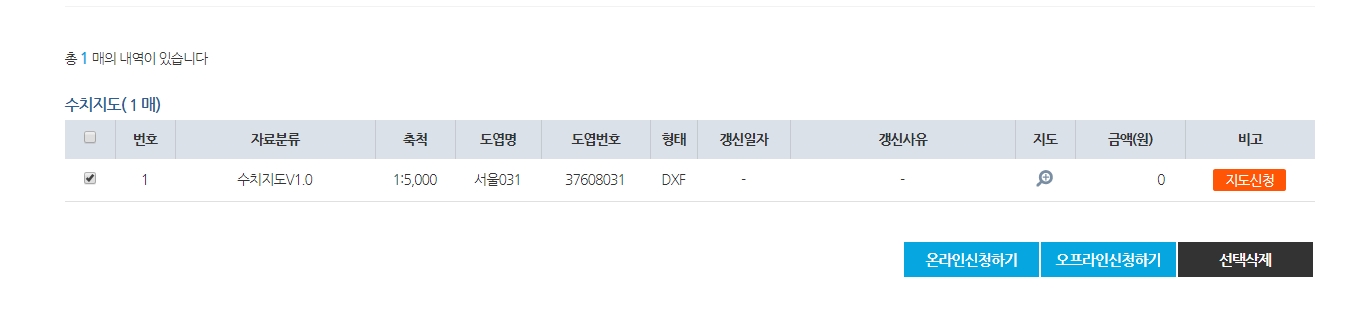

필요한 수치지도를 장바구니에 담은 후 장바구니로 이동하면 아래와 같은 화면이 나옵니다.

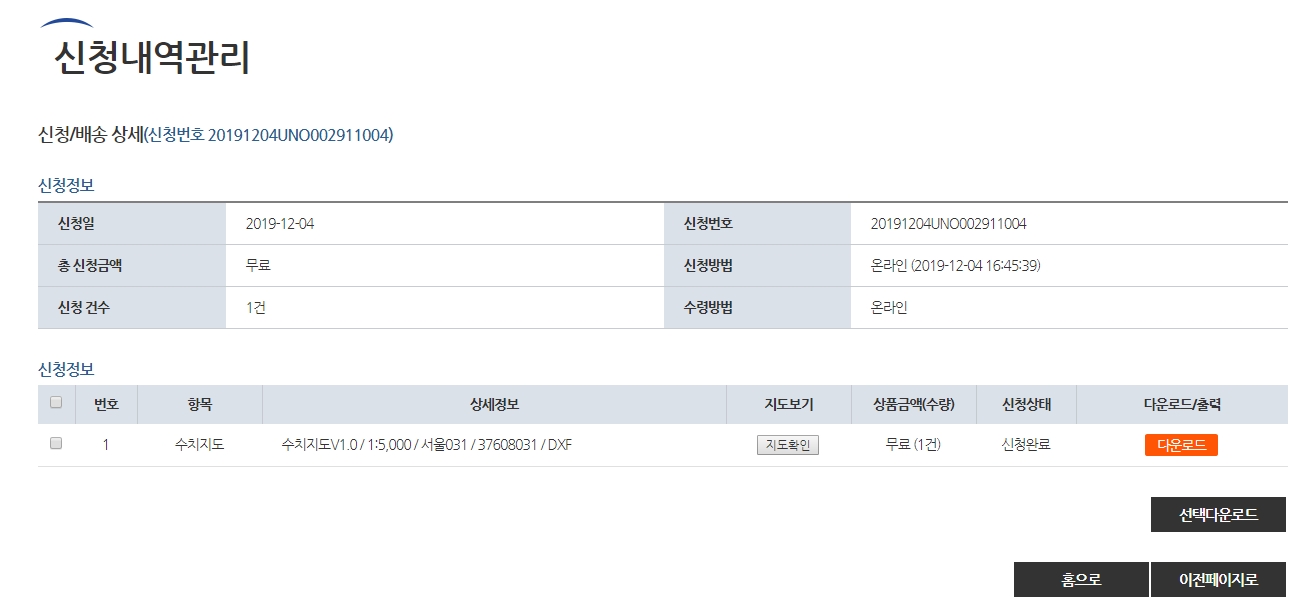

해당 수치지도를 선택한 후 온라인 신청하기를 통해 신청을 완료합니다.
신청이 완료되면 다운로드하시면 됩니다~

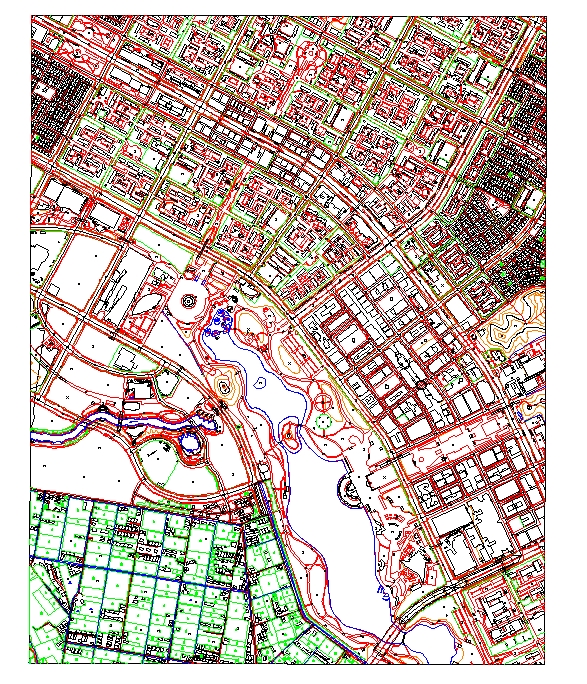

이것으로 교통CAD에서 베이스로 사용되는 수치지도 무료 다운로드 방법에 대한 소개를 마치겠습니다.
