안녕하세요. 교통이대리입니다.
오토캐드 작업을 하다보면 다른도면간의 복사(Ctrl+C) 붙여넣기(Ctrl+V) 혹은 원래좌표 붙여넣기를 자주 사용하는데요.
가끔 붙여넣기를 할때 pasteorig*유효하지 않음* 이라는 오류가 떠서 당혹스러울 때가 있습니다.
이럴때 해결책(원인은 잘모르지만...)을 알아보겠습니다.
■ DXF파일로 저장
1. 복사할 도면 dwg파일 열기

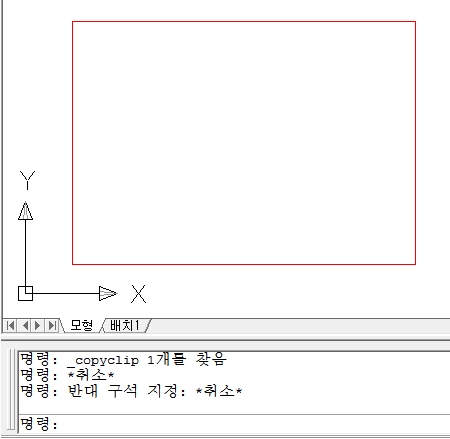

간단한 설명을 위해 네모를 복사해서 다른 도면인 동그라미에 붙여넣기를 해보겠습니다.
pasteorig*유효하지 않음* 이란 오류와 함께 복사가 안되네요.
2. 다른이름으로 저장 dxf파일 변환
복사할 도면 네모를 다른이름으로 저장합니다.
파일형식은 dxf파일로 변환해서 저장합니다.
3. 캐드종료 후 dxf파일 열기
dxf파일로 저장이 되면 캐드를 종료시킨후 dxf파일을 다시 엽니다.
그리고 붙여넣기할 dwg파일 같이 열어줍니다.
4. 복사 Ctrl+C, 붙여넣기 Ctrl+V 또는 원래좌표 붙여넣기
dxf파일의 객체를 복사하여 dwg파일에 붙여넣기 하시면 됩니다.
■ 오류검사
일반적으로 도면의 정리가 필요할 때 쓰는 명령어 입니다.
특히 복사, 붙여넣기 이후 캐드가 버벅거릴때 사용하시면 용이합니다.
Audit > y= 객체 오류검사
Purge > A = 사용되지 않는 항목 소거
-Scalelisedit > r > y = 축척 기본값으로 재설정
