안녕하세요. 교통이대리입니다.
앞서 소개드린 수치지도 무료 다운로드 방법을 알려드렸는데요.
2019/12/04 - [교통CAD] - 수치지도 다운로드 방법
수치지도 다운로드 방법
안녕하세요. 교통이대리입니다. 이번에는 교통CAD에서 사용되는 "수치지도" 다운방법에 대해 말씀드리겠습니다. 교통엔지니어링에서 베이스로 사용하는 CAD도면은 수치지도를 사용합니다. 어떤 사업지의 교통영향..
suby33.tistory.com
다른 업체나 다른 부서에서 받은 CAD파일과 수치지도상 좌표가 전혀 다를 때가 있습니다.
예를 들어 토지이용계획도면을 수치지도상에 올려보고 싶을 때,
대부분 토지이용계획도면에서 필요한 부분을 복사해서 수치지도상에 "기준점을 사용해여 복사"버튼을 누릅니다.
이때 서로 같은 좌표계를 쓴다면 동일한 위치에 복사되겠지만 다른 좌표계를 쓴다면 엉뚱한 위치에 복사되겠죠.
사실 저도 GRS80이 뭔지 Bessel1841이 뭔지 내용은 잘 모릅니다만....
이 방법을 이용하면 서로 다른 좌표계의 도면을 동일한 좌표계로 변환할 수 있습니다.
■ 타원체 변환 방법
국토지리정보원에서 제공하는 "수치지도 활용 소프트웨어" 이용해서 좌표계를 변환하면 됩니다.
자료는 아래 사이트로 접속하시면 있습니다.
지식공간 > 자료실
국토에 가치를 더하다 행복한 변화로 가득한 세상 공간정보로 펼쳐질 대한민국의 미래입니다
www.nsdi.go.kr
1. "수치지도 활용 소프트웨어" 실행하기.
2. 변환할 수치지도 파일을 오픈합니다. (파일>열기)
3. 메뉴 중 ‘좌표변환’을 실행합니다.

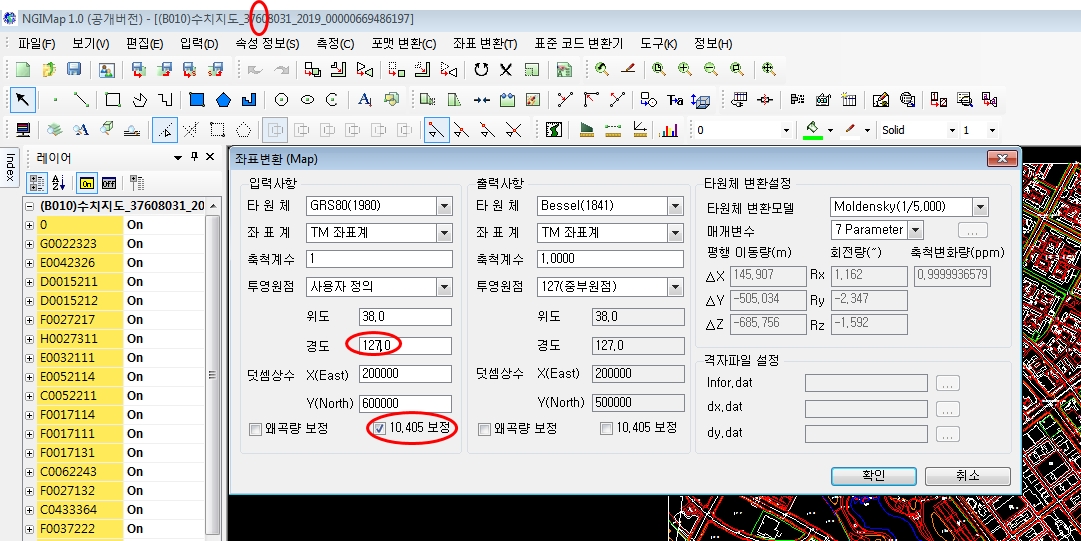

4. 아래와 같이 입력한 후 확인 버튼을 클릭합니다.
ㅇ 입력사항
- 타원체 : GRS80
- 좌표계 : TM 좌표계
- 축척계수 : 1
- 투영원점 : 사용자정의
- 위도 : 38
- 경도 : 투영원점에 따라 수정해야 함.
서부원점(125) / 중부원점(127) / 동부원점(129)
- 덧셈상수 : X(East) 200000 / Y(North) 600000 로 변경함.
- 10.405 보정 체크함. (GRS80일 경우에만 체크함)
참고) 도엽번호에 따른 원점 구분 방법
- 서부원점 : 도엽번호의 3번째 숫자가 5일 경우
- 중부원점 : 도엽번호의 3번째 숫자가 6 또는 7일 경우
- 동부원점 : 도엽번호의 3번째 숫자가 8 또는 9일 경우
ex) 378031 -> 3번째 자리 8 이므로 동부원점임.
ㅇ 출력사항
- 타원체 : Bessel1841
- 좌표계 : TM 좌표계
- 축척계수 : 1
- 투영원점 : 투영원점에 따라 수정함(서부원점/중부원점/동부원점/동해원점)
5. 파일을 새이름으로 저장합니다. (파일 ‣ 새 이름으로)

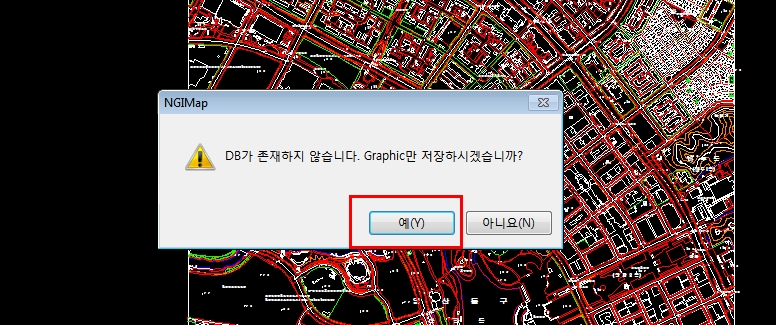

6. 아래와 같이 메시지가 나타나면 “예” 버튼을 클릭하시면 됩니다.
내용은 잘몰라도 절차만 잘따라 하시면 좌표계를 맞추실 수 있습니다.
