안녕하세요. 교통이대리입니다.
캐드도면이 크고, 세밀하고, 복잡할 수록 유용하게 쓰이는 명령어 블록BLOCK(단축키 : B)과 분해 EXPLODE(단축키 : X) 알아보겠습니다.
그리고 블록의 이름을 변경하는 방법까지 알아보겠습니다.
■ 블록 지정하기 BLOCK(단축키 : B)
오토캐드에서 여러 객체를 한번에 쉽고 빠르게 편집할 수 있는 방법 BLOCK(B)에 대해 알아보겠습니다.
▷ 예를 들어 표지판을 블록으로 잡아 쉽게 이동하고 편집해 보겠습니다.

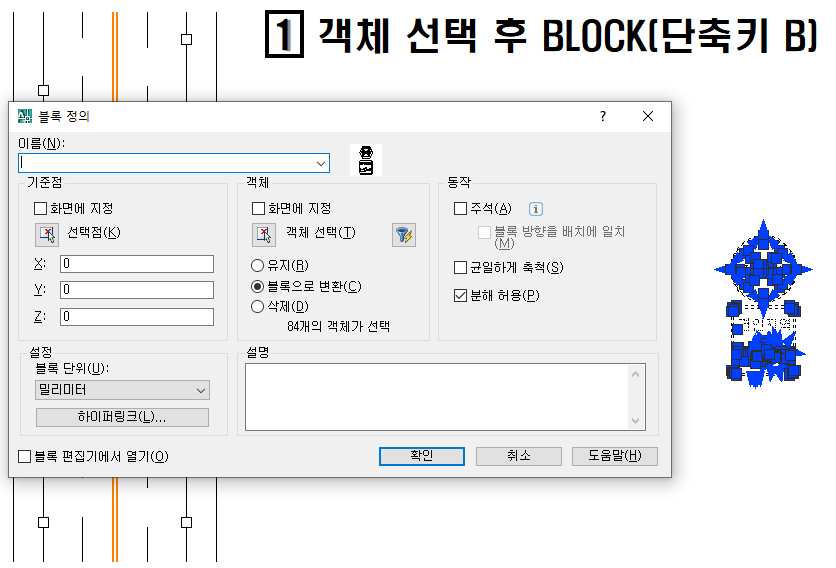

1. 블록으로 지정할 객체 선택 후 명령어 BLOCK(B) 입력
→ BLOCK 입력 후 화면에서 객체선택 클릭 후 객체를 선택해도 되지만 전자가 편리함
2. 블록 이름 지정 후 확인
3. 블록을 더블클릭하면 편집이 가능합니다
4. 상단 매뉴에 블록 정의 저장 후 블록 편집기 닫기를 클릭하시면 편집이 완성됩니다.
5. 블록으로 지정된 다양한 객체는 하나의 객체로 인식되어 편집이 편리합니다.
■ 블록 분해하기 EXPLODE(단축키 : X)
그냥 블록을 선택한 후 명령어 EXPLODE(X) 입력을 하시면 됩니다.

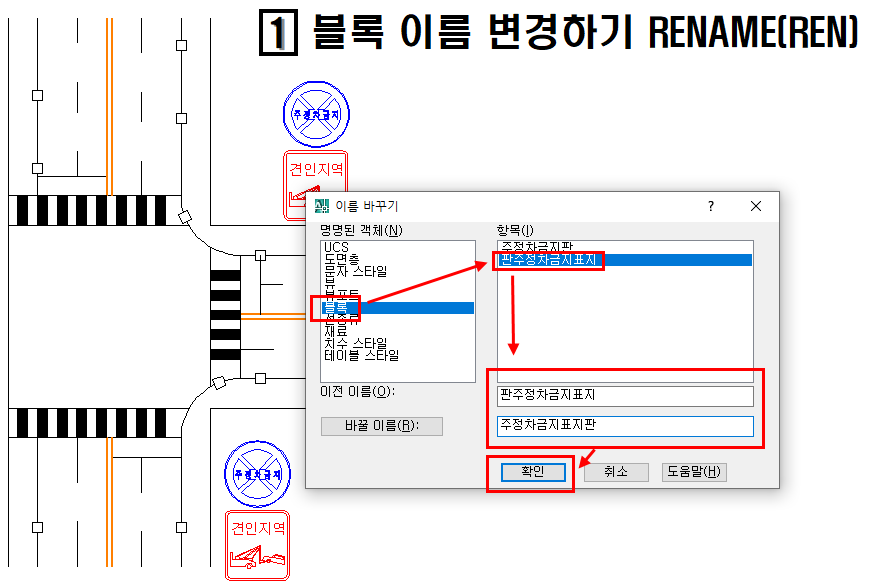

■ 블록 이름 바꾸기 RENAME(단축키 : REN)
블록의 이름 뿐만 아니라 모든 겍체의 이름을 다시 지정할 수 있습니다.
명령어는 RENAME 이고 단축키는 REN 입니다.
