안녕하세요. 교통이대리입니다.
교통도면 작업시 자주 사용하는 오토캐드 명령어 팁을 소개하려고 합니다.
이번에는 정말 귀찮은 작업 중 하나지만 도면의 퀄리티를 높이는 해치 HATCH(단축키 : H) 넣는 방법과 동일한 작업을 편리하고 빠르게 할 수 있는 MATCHPROP(단축키 : MA)에 대해 알아보겠습니다.
■ 해치 넣기 HATCH(단축키 : H)

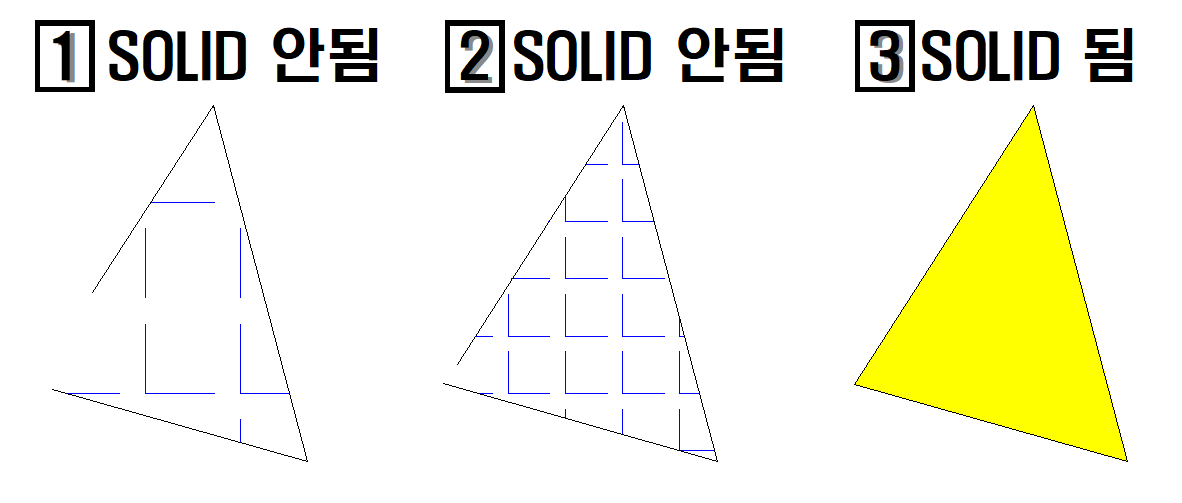

해치에는 색깔과 무늬 등 여러가지 표현으로 도면을 꾸밀때 사용합니다. 명령어는 HATCH(H) 이고 선들이 연결되어 닫힌 상태의 객체에만 해치를 넣을 수 있습니다. 무늬들은 완벽히 닫힌 선들이 아니여도 해치적용이 가능하지만 SOLID를 넣을 때는 완벽히 닫힌 선들 안에 사용할 수 있습니다.
해치 HATCH 넣는 방법을 쉽게 비유하면 해치를 넣고 싶은 객체는 그릇이고 그릇에 구멍이 없으면 물 같이 밀도가 낮은 해치를 넣을 수 있지만 그릇에 구멍이 있으면 구멍보다 밀도가 높은 물건을 넣을 수 있겠죠?
▷ 예시로 표지판에 알맞은 해치를 넣어 보겠습니다.
1. 해치를 채우고 싶은 객체를 선택 후 명령어 HATCH(H) 입력

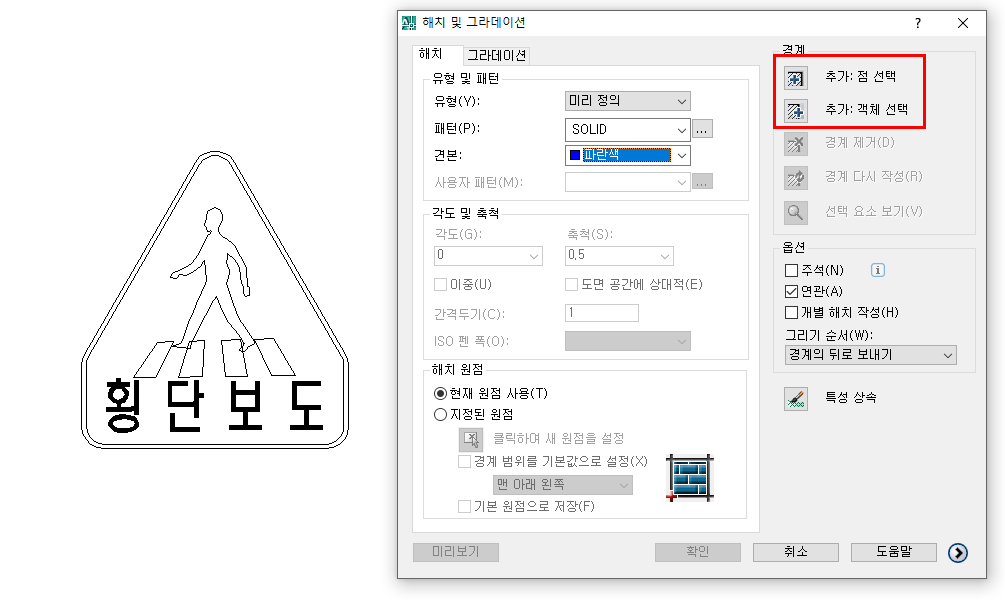

→ HATCH(H)를 입력하고 [추가 : 점 선택, 객체 선택]도 가능

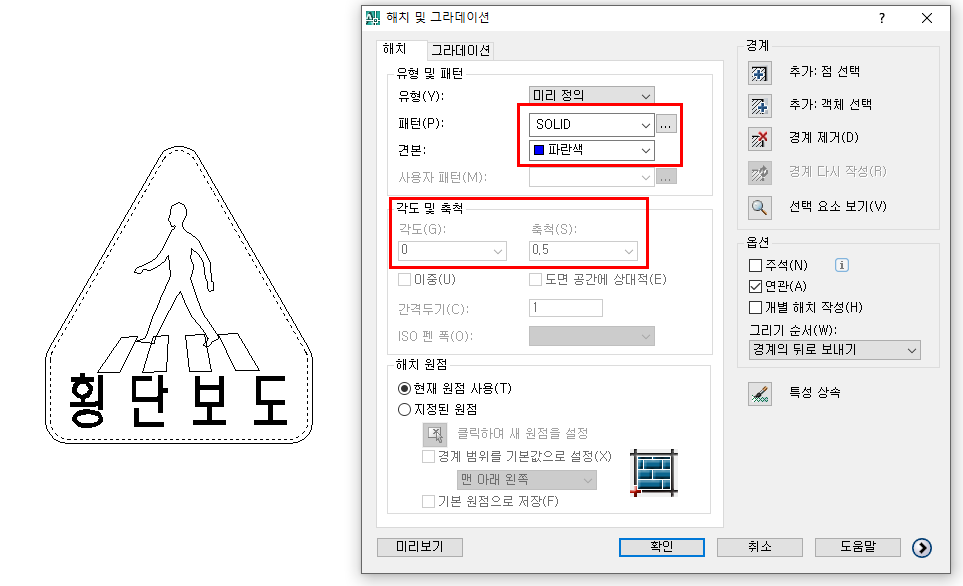

2. 채우고 싶은 해치 패턴, 색상, 축척 등을 설정 후 확인
3. 객체 해치 순서(앞으로, 뒤로) 정리 : 명령어 DRAWORDER(DR)

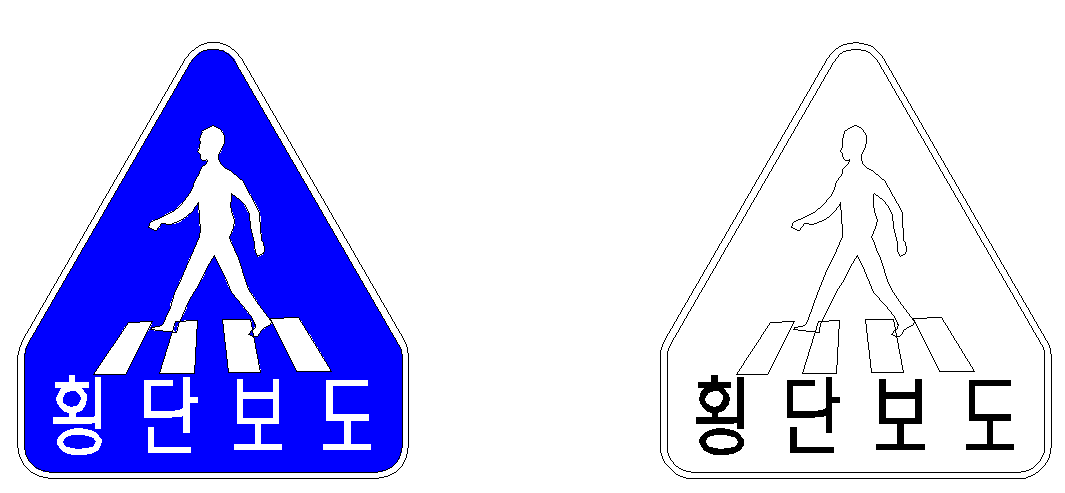

이렇게 해치를 표현하면 됩니다. 횡단보도에 남은 해치를 채워 완성시켜보겠습니다.
→ 흰색 넣기 : 견본 화살표 클릭 > 색상 넣기 클릭 > 트루컬러 클릭 > 광도 100 설정
→ 글자도 특성에서 흰색으로 변경
■ 스타일 복사하기 MATCHPROP(단축키 : MA)
스타일 복사하는 MA이라는 단축키는 정말 많이 쓰입니다. 모든 단일 객체의 경우 스타일 복사가 가능합니다. 선의 색, 축척, 글자 크기, 해치 특성 등 단일 객체는 스타일 복사가 가능해서 적절하게 사용하시면 작업의 속도를 상당히 높일 수 있습니다.

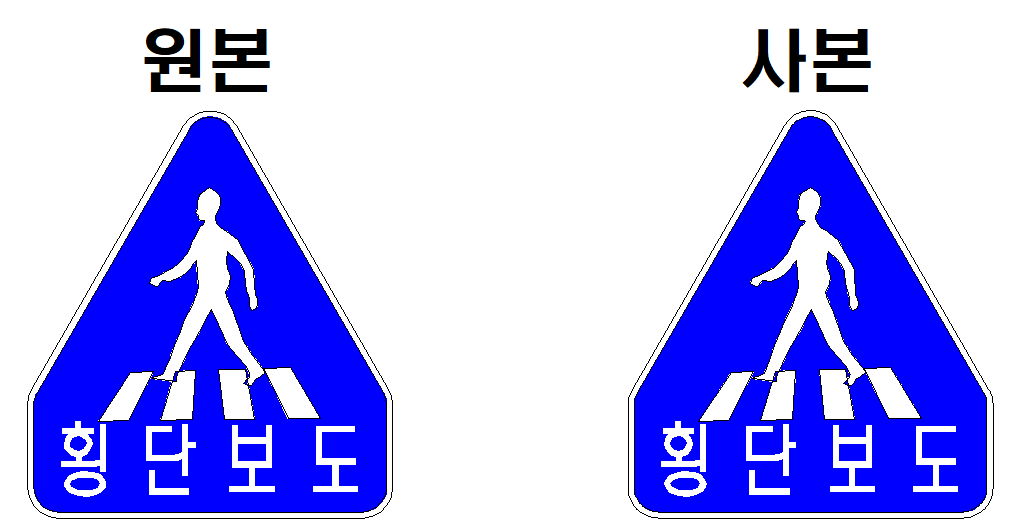

▷ 옆에 사본 표지판에 원본 횡단보도 표지판 선, 해치, 글자의 스타일을 복사해 보겠습니다.
명령어 MATCHPROP(MA)를 입력 > 원본(복사하고 싶은 객체) 클릭 > 사본(복사될 객체) 클릭
