회전교차로 설계지침상 제시된 회전교차로 설치 제원에 대해 알아보겠습니다.
- 교차로 종단경사 3%이하인 곳, 주변 지장물과 경제성을 고려하여 인정되는 경우 6%이하로 설치 가능.

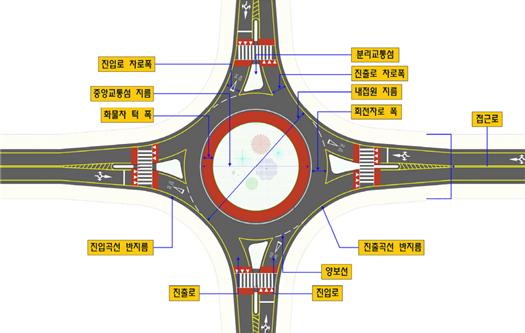

- 회전교차로 제원
| 구분 | 회전부 설계속도 (km/h) |
내접원 지름(m) |
중앙 교통섬 지름(m) |
화물차 턱 폭 (m) |
회전차로 폭(m) |
최소 진입로 폭(m) |
최소 진입곡선 반지름(m) |
|
| 유형 | 설계기준 자동차 |
|||||||
| 초소형 | 승용차 | 10 | 12.0~14.5 | 3.0~8.0 | - | 3.5~4.5 | 2.9 | 5.5 |
| 소형 | 소형차 | 10 | 15.0~18.5 | 7.5~10.5 | - | 3.6~4.5 | 2.9 | 6.5 |
| 15 | 19.0~22.5 | 11.0~14.0 | - | 3.6~4.5 | ||||
| 20 | 23.0~26.5 | 15.0~18.0 | - | 3.8~4.5 | ||||
| 1차로형 | 대형차 | 20 | 27.0~40.5 | 17.0~31.0 | 1.5~1.0 | 4.5~5.0 | 3.9 | 15.0 |
| 30 | 41.0~50.0 | 31.0~40.0 | 1.0 | 4.5~5.0 | ||||
| 세미 트레일러 |
20 | 30.0~46.5 | 18.0~35.5 | 3.0~2.0 | 5.5~6.0 | 4.5 | 15.0 | |
| 30 | 47.0~55.0 | 36.0~44.0 | 2.0~1.5 | 5.0~5.5 | ||||
| 2차로형 | 소형 + 대형 |
20 | 38.0~49.5 | 20.0~31.5 | 3.0~2.5 | 9.0~9.5 | 8.2 | 18.0 |
| 30 | 50.0~60.0 | 32.0~41.0 | ||||||
| 세미 (or 대형) + 세미 |
20 | 45.0~60.5 | 21.0~36.5 | 3.0~2.0 | 11.0~12.0 | 9.7 | 20.0 | |
| 30 | 61.0~65.0 | 37.0~42.0 | 2.5~2.0 | |||||
| 나선형 | 세미 (or 대형) + 세미 |
20 | 장축 : 46.0~61.0 단축 : 43.5~58.5 |
21.0~38.0 | 5.5~5.0 | 10.5~11.5 | 9.7 | 20.0 |
주 : 1) 내측 길어깨는 내접원 지름에 포함됨
2) 화물차 턱 폭은 중앙교통섬 지름에 포함됨
3) 소방자동차 등의 긴급자동차 통행을 위해 중앙교통섬을 사면돋움으로 설치
4) 나선형회전교차로에서 회전차로 폭은 차로분리시설 폭(0.5m)가 포함된 제원임
